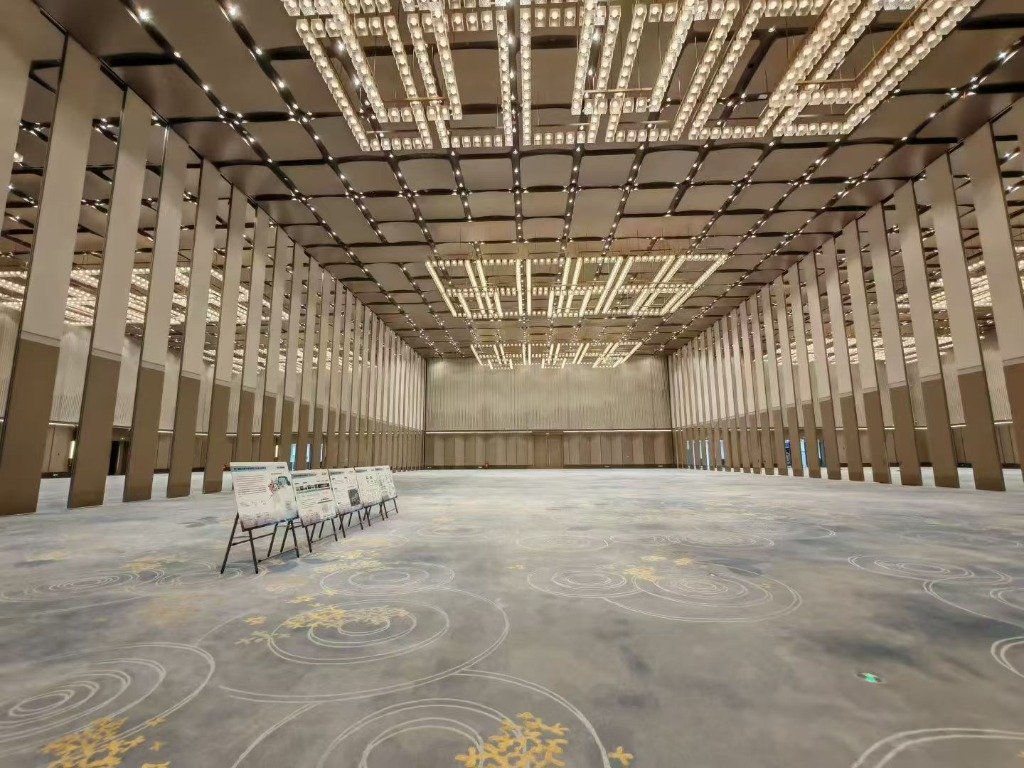

Grand Ballroom dengan Partisi Bergerak Artistik ABOPART

Produsen Movable Partition Wall & Partisi Geser Bergerak

Movable Partition Wall &
Partisi Geser Kedap Suara
Profesional Indonesia

Sistem operable wall & folding partition wall aluminium 6063-T6 dengan peredam suara 32–50 dB. Sistem gantung atas (top-hung) tanpa rel lantai untuk hotel ballroom, ruang rapat kantor, dan gedung serbaguna. Garansi 5 tahun PT ABOPART.

Lihat Katalog Download Katalog PDF Hitung Kebutuhan
32–50 dB Isolasi Suara Akustik
s/d 17 m Tinggi Panel Maks.
500+ Proyek Terpasang
5 Thn Garansi Komponen

Produsen & spesialis movable partition wall (partisi geser & lipat bergerak). Solusi dinding kedap suara fleksibel untuk ballroom hotel, convention center, dan ruang rapat komersial — digeser dalam hitungan menit, tanpa alat khusus.

— Katalog Produk

Pilih Seri yang Tepat
untuk Proyek Anda

Buka Portal Spesifikasi Teknis Lengkap (Tab Baru) ↗
— Kalkulator & Simulasi Partisi

Simulasi & Estimasi
Kebutuhan Partisi

Hitung kebutuhan partisi bergerak untuk penyekat standar maupun simulasi multi-ruangan (aula besar disekat menjadi beberapa sub-ruangan fleksibel).

⚡ Skenario Populer:
10.0 m
8.0 m
Luas Lantai Ruangan (P × L): 80,00 m² Informasi luas lantai — bukan dasar luas partisi
3.5 m
Skema Arsitektural 2D Denah & Panel Partisi
Ruang: 10,00m × 8,00m
Panel Bergerak (Top-Hung)
Pintu Akses (Pass Door)
Batas Ruangan
10 Panel (@ 3,50 m²)
📄 Panduan Pilihan Seri (Klik Baris untuk Memilih) Klik pada salah satu tipe untuk simulasi instan
Seri Partisi Ketebalan Tinggi Maks. Isolasi Suara Beban Rel
Seri 65 Standar Ringan 65 mm 4,5 m 32 dB 250 kg/m
Seri 70 Serbaguna 70 mm 4,5 m 32–35 dB 250 kg/m
Seri 75 ★ REKOMENDASI 45dB 75 mm 6,5 m 45 dB 450 kg/m
Seri 80 ★ PREMIUM FLAGSHIP 80 mm 6,5 m 45 dB 450 kg/m
Seri 85 Akustik Menengah 85 mm 6,5 m 45 dB 450 kg/m
Seri 100 HEAVY DUTY 100 mm 8,5 m 50 dB 600 kg/m
Seri 120 HIGH TYPE (s/d 17m) 120 mm 17,0 m 50 dB 850 kg/m
Kaca Lipat Estetik Modern 10–12 mm 4,0 m 28–32 dB 300 kg/m
Sistem Rel Gantung Tanpa Rel Bawah • Garansi Konstruksi 5 Tahun ✓ Mengikuti Standar Akustik Internasional
Rekomendasi Partisi ABOPART

Seri 75 — Cost-Effective (45 dB)

Panjang Bentang (Long) 10,00 m (Satu Sisi)
Tinggi Partisi (High) 3,50 m
Luas Lantai Ruangan (P × L) 80,00 m² (info)
Bukaan Pintu (Pass Door) 1 Pintu Integrasi (1,89 m²)
Luas Partisi Gross (High × Long) 35,00 m²
Luas Bersih Partisi (Net Area) 33,11 m²
Jumlah Panel 10 Panel (@3,50 m²/panel)
Isolasi Suara (Akustik) 45 dB (Harga terbaik isolasi 45dB)
Est. Papan Finishing (2 Sisi) 23 Lembar (2 Sisi)
Est. Beban Berat Total ±828 kg
🔊 Tingkat Reduksi Suara (Akustik) 45 dB
32 dB (Kantor) 35 dB (Training) 45 dB (Ballroom) 50 dB (Akustik Tinggi)
Estimasi Kebutuhan Luas Partisi
33,11 m2
Formula Baku: Luas Partisi = High × Long (bukan luas lantai). Harga final ditentukan oleh material finishing, aksesoris rel gantung, dan kondisi lapangan.
MINTA PENAWARAN (WHATSAPP)
— Sistem & Teknologi

Top-Hung System
Tanpa Rel di Lantai

— Panduan Konstruksi & Spesifikasi Rel

Langkah Instalasi &
Diagram Komponen Rel Gantung

Detail perakitan struktur penopang atas plafon tanpa rel di lantai. Menggunakan sistem baut ekspansi, besi sudut penopang miring, dan batang gantung berulir yang dapat disetel presisi.

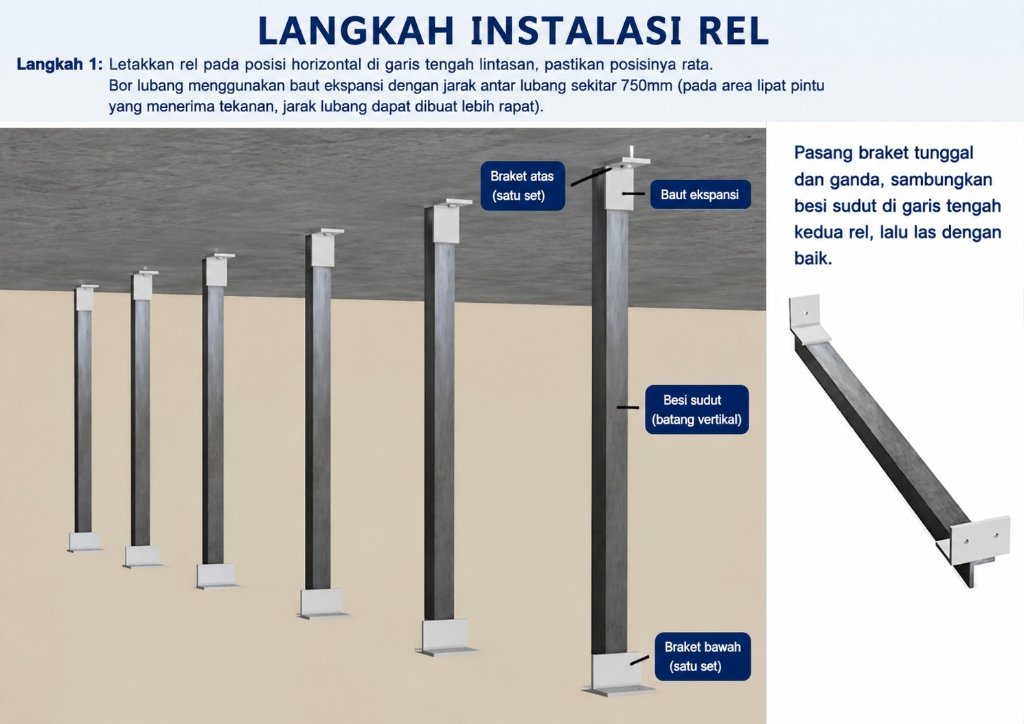

Movable Partition Wall Track Positioning & Bor Lubang Rel - Langkah 1
Perbesar
Langkah 1 - Persiapan Struktur 01

Langkah 1: Penentuan Posisi Lintasan & Bor Lubang Rel

Letakkan rel pada posisi horizontal di garis tengah lintasan, pastikan posisinya rata secara waterpass. Bor lubang menggunakan baut ekspansi dengan jarak antar lubang sekitar 750mm.

Detail Teknis
  • Jarak antar lubang baut ekspansi: +/- 750 mm
  • Pemasangan braket atas (1 set) & baut ekspansi ke dak beton
  • Penyambungan besi sudut di garis tengah kedua rel lalu dilas kuat
  • Penyesuaian waterpass horizontal presisi sebelum pengencangan

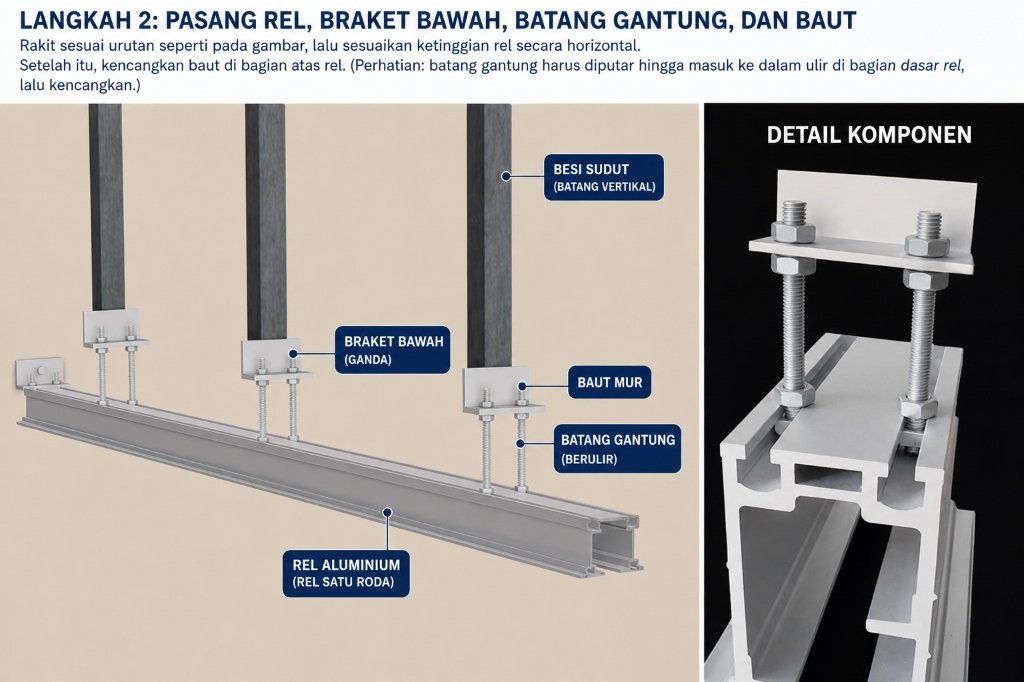

Operable Wall Bracket & Batang Gantung Berulir - Langkah 2
Perbesar
Langkah 2 - Perakitan Rel 02

Langkah 2: Pasang Rel, Braket Bawah & Batang Gantung Berulir

Rakit sesuai urutan: Besi Sudut (Batang Vertikal) -> Braket Bawah (Ganda) -> Batang Gantung Berulir -> Rel Aluminium. Sesuaikan ketinggian rel secara horizontal, lalu kencangkan baut di bagian atas rel.

Detail Teknis
  • Batang gantung berulir diputar hingga masuk ke dalam ulir dasar rel
  • Braket bawah ganda memberikan kestabilan guncangan lateral
  • Baut mur pengunci ganda mencegah kendur akibat beban dinamis
  • Rel aluminium ekstrusi presisi untuk pergerakan troli gantung

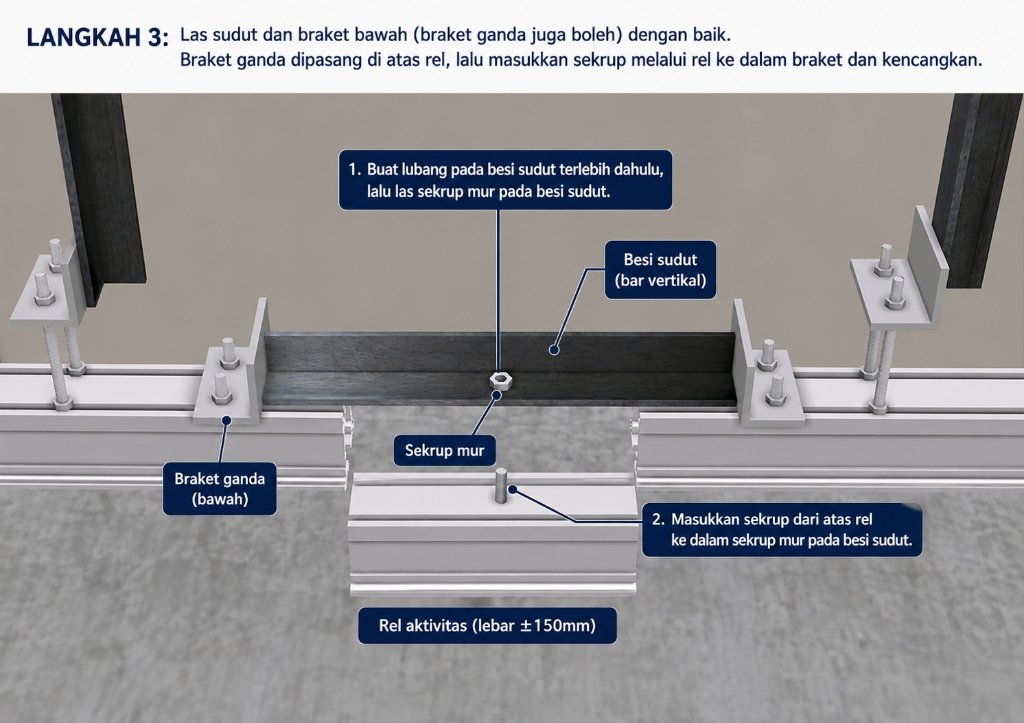

Acoustic Soundproof Partition Track Welding & Penguncian Sekrup - Langkah 3
Perbesar
Langkah 3 - Pengelasan & Kunci 03

Langkah 3: Pengelasan Sudut & Penguncian Sekrup Rel

Las besi sudut dan braket bawah dengan baik. Buat lubang pada besi sudut terlebih dahulu, lalu las sekrup mur pada besi sudut. Masukkan sekrup dari atas rel dan kencangkan kuat.

Detail Teknis
  • Pengelasan kokoh pada sambungan besi sudut & braket bawah
  • Sistem sekrup mur tanam las untuk penguncian rel aktivitas (+/- 150mm)
  • Daya dukung beban optimal untuk bentang tinggi hingga 6,5 meter
  • Pemeriksaan kerataan sambungan antar segmen rel tanpa celah

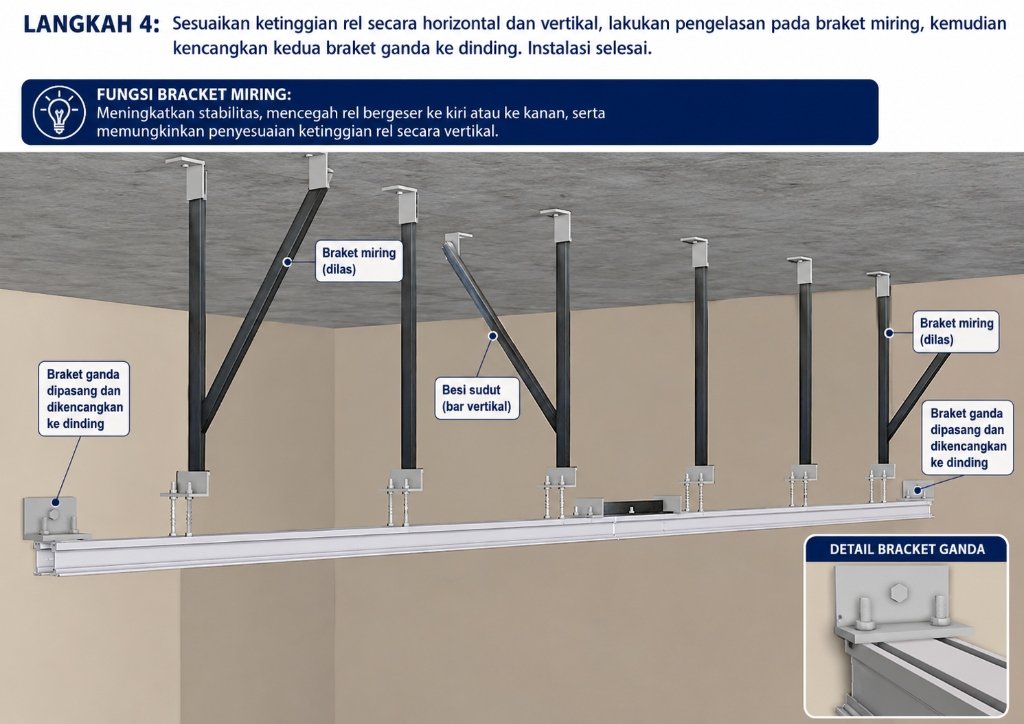

Hanging Room Divider Height Adjustment & Braket Miring - Langkah 4
Perbesar
Langkah 4 - Braket Miring & Dinding 04

Langkah 4: Penyetelan Ketinggian & Pengelasan Braket Miring

Sesuaikan ketinggian rel secara horizontal dan vertikal. Lakukan pengelasan pada braket miring, kemudian kencangkan kedua braket ganda ke dinding struktural. Instalasi struktur rel penopang selesai.

Detail Teknis
  • Fungsi Braket Miring: Mencegah rel bergeser ke kiri/kanan (anti-sway)
  • Memungkinkan kalibrasi ketinggian rel secara presisi vertikal
  • Braket ganda di kedua ujung dikencangkan kokoh ke dinding penumpu
  • Pengelasan full-weld menjamin keamanan beban gantung dinamis seumur pakai

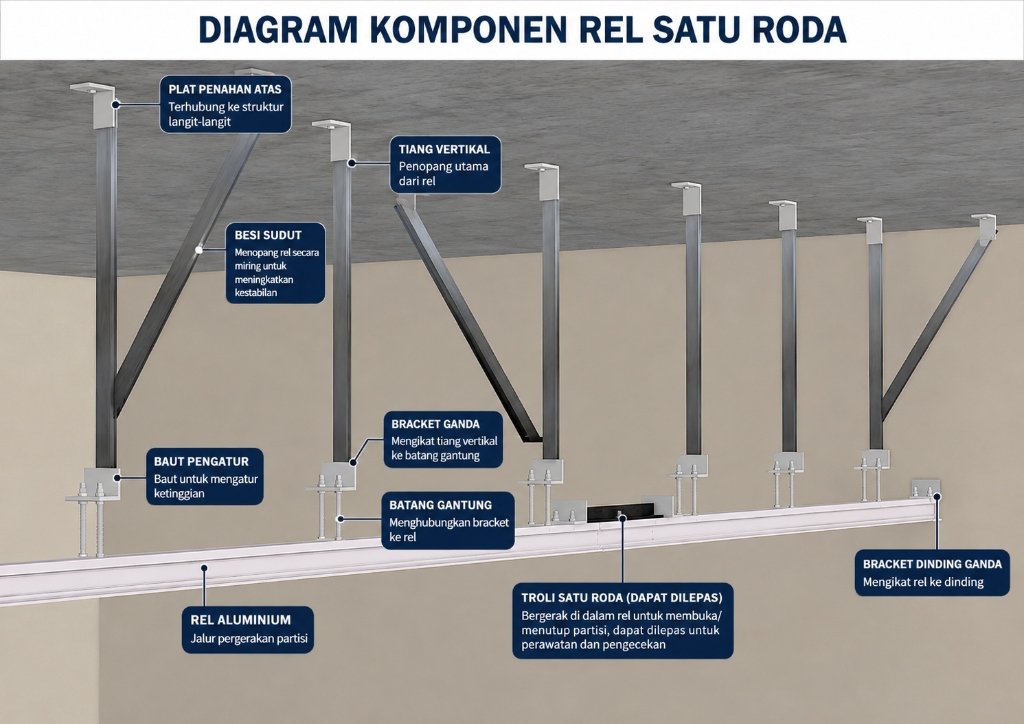

Room Divider Hanging Track & Roller Component Diagram - Diagram Komponen Rel
Perbesar
Diagram Detail Konstruksi 05

Diagram Komponen Rel Satu Roda Lengkap

Struktur komprehensif sistem penopang atas: Plat Penahan Atas terhubung ke struktur langit-langit dak beton/baja, Tiang Vertikal penopang utama, Besi Sudut penopang miring, Baut Pengatur ketinggian, dan Troli Satu Roda.

Detail Teknis
  • Plat Penahan Atas & Tiang Vertikal kokoh ke struktur langit-langit
  • Besi Sudut diagonal meningkatkan rigiditas terhadap dorongan lateral
  • Troli Satu Roda (Detachable) dapat dilepas untuk inspeksi berkala
  • Bracket Dinding Ganda mengunci ujung rel ke dinding struktural

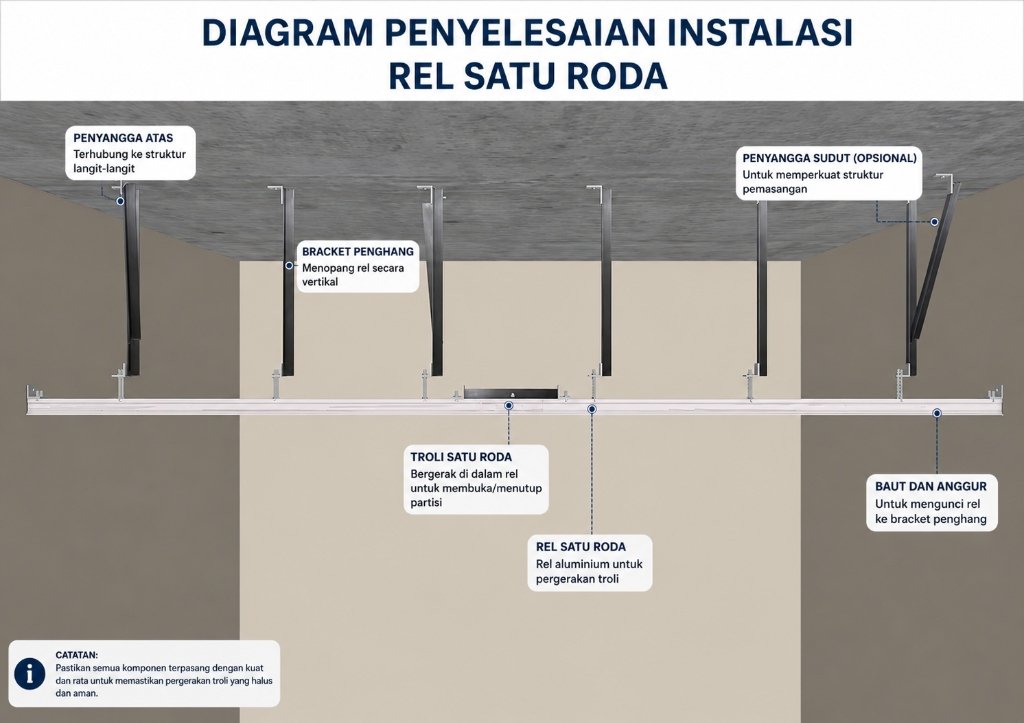

Top-Hung Operable Partition Wall Track & Roller Assembly - Diagram Penyelesaian Rel
Perbesar
Diagram Final Struktur Rel 06

Diagram Penyelesaian Instalasi Rel Satu Roda

Hasil akhir instalasi sistem rel gantung: Penyangga Atas terhubung sempurna ke langit-langit, Bracket Penghang vertikal sejajar, Baut dan Anggur terkunci rapat, dan Rel Satu Roda siap menerima panel pintu.

Detail Teknis
  • Semua komponen terpasang kuat, rigid, dan 100% rata waterpass
  • Pergerakan rel mulus, tanpa hambatan sambungan antar segmen
  • Lantai bawah 100% bebas rel (Lantai bersih & estetis)
  • Memenuhi standar keselamatan struktural & pengujian beban dinamis

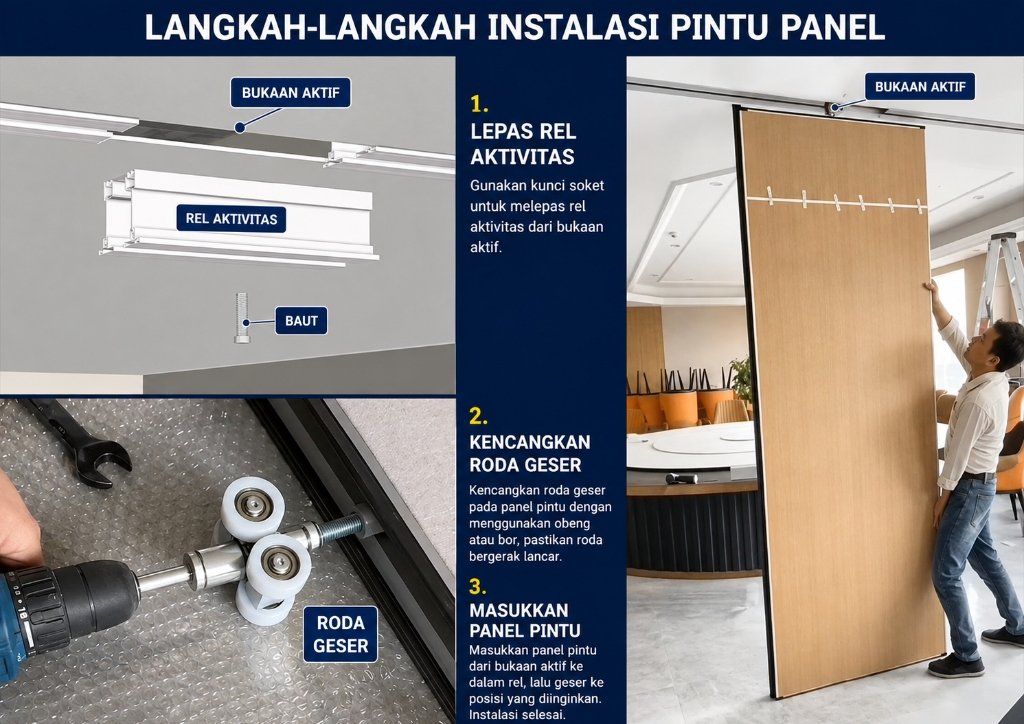

Movable Sound Proof Partition Wall Pass Door - Langkah Instalasi Pintu Panel
Perbesar
Instalasi Panel Pintu 07

Langkah-Langkah Instalasi Pintu Panel

Proses 3 tahap pemasangan panel pintu: (1) Lepas rel aktivitas menggunakan kunci soket dari bukaan aktif, (2) Kencangkan roda geser pada panel pintu, (3) Masukkan roda panel pintu dari bukaan aktif ke dalam rel lalu dorong ke lintasan.

Detail Teknis
  • 1. Lepas Rel Aktivitas dari bukaan aktif menggunakan kunci soket
  • 2. Kencangkan Roda Geser pada panel pintu hingga presisi dan putaran lancar
  • 3. Masukkan Panel Pintu satu per satu melalui bukaan aktif ke dalam rel
  • Geser setiap panel ke posisi parkir atau penutupan untuk penyesuaian segel

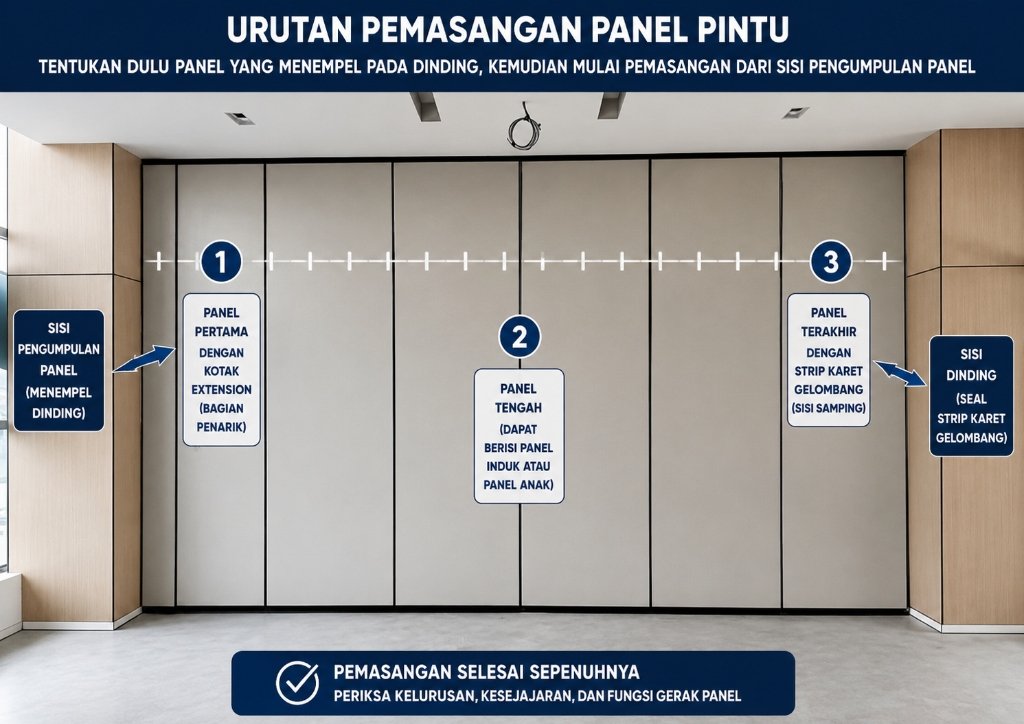

Demountable Partition Panel Sequence - Urutan Pemasangan Panel Dinding ke Dinding
Perbesar
Urutan Pemasangan Panel 08

Urutan Pemasangan Panel Pintu (Dinding ke Dinding)

Tentukan dulu panel yang menempel pada dinding, kemudian mulai pemasangan secara berurutan dari sisi pengumpulan panel: Panel pertama (kotak extension), Panel tengah (induk / anak / passdoor), dan Panel terakhir.

Detail Teknis
  • 1. Sisi Pengumpulan: Panel Pertama dengan Kotak Extension (Penarik)
  • 2. Area Tengah: Panel Tengah (Panel Induk / Anak / Passdoor)
  • 3. Sisi Dinding: Panel Terakhir dengan Seal Strip Karet Gelombang
  • Inspeksi Akhir: Periksa kelurusan, kesejajaran, dan fungsi buka-tutup panel

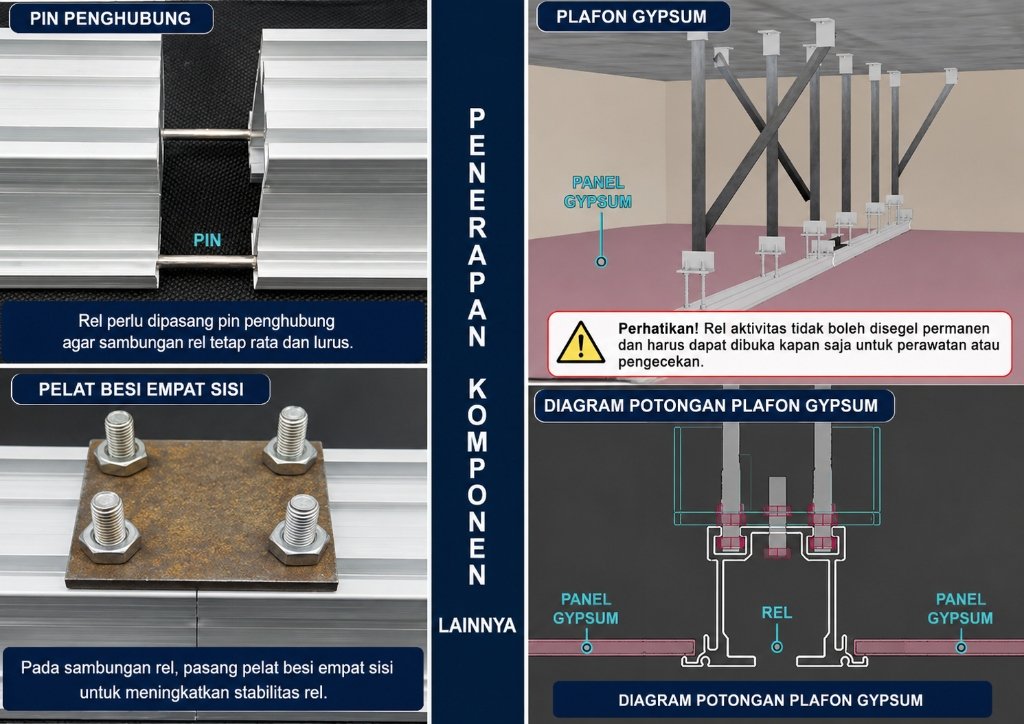

Ceiling Flush Detail & Gypsum Integration for Operable Wall - Komponen Plafon Gypsum
Perbesar
Plafon Gypsum & Komponen Tambahan 09

Penerapan Komponen Pelengkap & Detail Plafon Gypsum

Detail integrasi sistem rel dengan plafon dan komponen stabilisasi: Pin Penghubung untuk menyambung segmen rel agar tetap rata dan lurus, Pelat Besi Empat Sisi, serta Diagram Potongan Plafon Gypsum dengan Rel Aktivitas.

Detail Teknis
  • Pin Penghubung: Memastikan sambungan rel tetap rata, presisi, dan mulus
  • Pelat Besi 4 Sisi: Mengunci pertemuan dua rel untuk stabilitas optimal
  • Plafon Gypsum: Integrasi rapi dengan profil sayap rel gantung
  • PENTING: Rel aktivitas tidak boleh disegel permanen untuk akses servis!
— Portofolio Aplikasi

Lihat Partisi ABOPART
di Proyek Nyata

— Video Dokumentasi & Media Sosial

Tonton Partisi ABOPART
Beroperasi Secara Nyata

Saksikan kelancaran rel gantung, uji kekedapan suara akustik, dan transformasi ruang operasional melalui video portofolio resmi @ptabopart di TikTok, Instagram Reels, dan Facebook.

— Material & Finishing

Pilihan Permukaan
untuk Setiap Estetika

Garansi Resmi
5 Tahun

Mencakup profil aluminium, bearing roda gantung, dan mekanisme segel teleskopik. Termasuk layanan purna jual dan servis berkala oleh teknisi bersertifikat.

01
Lantai Bebas Rel

Sistem gantung atas penuh. Beban ditumpu struktur plafon baja.

02
Mekanikal Retractable Seal

Segel atas-bawah bergerak mekanik, menekan lantai rapat tanpa gesekan saat digeser.

03
Layanan Purna Jual

Tim teknisi siap melakukan servis berkala dan penyediaan suku cadang asli.
